意法半導體日前推出一款250A表面貼裝的功率MOSFET晶體管，新產品擁有市場上最低的導通電阻，可以把功率轉換損耗降至最低，并提高系統性能。

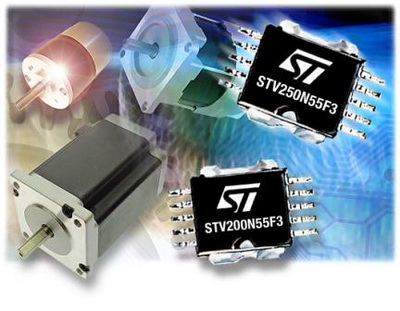

　　新產品STV250N55F3是市場上首款整合ST PowerSO-10™ 封裝和引線帶楔焊鍵合技術的功率MOSFET，無裸晶片封裝的電阻率極低。新產品采用ST的高密度STripFET III™ 制程，典型導通電阻僅為1.5毫歐。STripFET III更多優點包括：開關損耗低，抗雪崩性能強。除提高散熱效率外，九線源極連接配置還有助于降低電阻。在25℃時，封裝的額定功率為300W。

　　新產品的高額定電流讓工程師可以設計多個并聯的MOSFET，達到節省電路板空間和材料成本的目的。標準驅動閾壓還有助于簡化驅動電路的設計。STV250N55F3適用于高達55V的電力設備。

　　高達175℃的工作溫度使STV250N55F3適用于強電流電力牽引設備，如叉車、高爾夫球用車和電動托盤裝卸車以及割草機、電動輪椅和電動自行車。新產品在晶圓和成品階段都經過100%的雪崩測試，為可靠性和抗擊穿性提供了有力的保障。新產品將很快達到汽車級產品質量標準。

　　在同一個產品系列，ST還有一款型號為55V STV200N55F3的產品，該產品的額定漏極連續電流為200A，源極連線配置為4線。

　　STV250N55F3樣片即刻上市銷售，預計2008年第三季度開始量產。
